서론: 습식 스프링클러 시스템에서 압력 유지가 중요한 이유
습식 스프링클러 시스템은 건물 내부에 물이 항상 채워진 상태로 대기하는 소화설비입니다. 화재 발생 시 즉각적인 방수가 가능하여 화재 확산을 막는 중요한 역할을 합니다.
하지만 고층 건물에서는 압력이 너무 낮으면 방수 성능이 저하되고, 반대로 너무 높으면 배관이 손상될 위험이 있습니다. 따라서 적절한 압력을 유지하는 것이 필수적입니다.
본 글에서는 습식 스프링클러 고층부 압력계의 정상 범위와 압력을 효과적으로 관리하는 방법에 대해 자세히 설명하겠습니다.
1. 고층부 습식 스프링클러의 정상 압력 범위 (MPa 단위)
고층 건물에서는 낙차에 의해 자연적으로 수압이 발생하지만, 일정 층 이상에서는 추가적인 가압 장치가 필요합니다.
✔ 고층부 압력계 정상 범위 (MPa, bar, psi 변환표)
설치 위치정상 작동 압력 (MPa)정상 작동 압력 (bar)정상 작동 압력 (psi)
| 저층부 (10층 이하) | 0.45 ~ 0.7 MPa | 4.5 ~ 7 bar | 65 ~ 100 psi |
| 중층부 (10~30층) | 0.7 ~ 1.0 MPa | 7 ~ 10 bar | 100 ~ 145 psi |
| 고층부 (30층 이상) | 1.0 ~ 1.5 MPa | 10 ~ 15 bar | 145 ~ 220 psi |
✅ 최소 작동 압력: 0.12 MPa (1.2 bar, 17 psi) 이상이어야 정상적인 방수 가능.
✅ 최대 작동 압력: 1.5 MPa (15 bar, 220 psi) 이하를 초과하면 배관 손상 위험.
💡 고층부에서는 최소 1.0 MPa 이상의 압력을 유지해야 원활한 방수가 가능하며, 압력이 1.5 MPa를 초과하면 배관 및 스프링클러 헤드에 부담이 갈 수 있습니다.
2. 고층부 압력이 낮을 경우 발생하는 문제점과 해결책
건물 높이가 증가할수록 낙차로 인한 압력 손실이 발생합니다. 특히 40층 이상 초고층 건물에서는 자연적으로 충분한 수압을 확보하기 어려워 압력이 낮아질 가능성이 높습니다.
🔹 압력이 낮을 경우 발생하는 문제점
✔ 스프링클러 작동 불능 → 화재 발생 시 충분한 물이 분사되지 않음
✔ 방수 거리 감소 → 스프링클러 헤드에서 멀리 분사되지 않아 효과적인 화재 진압이 어려움
✔ 최종 방수량 부족 → 기준 방수량(0.1 gpm/ft² 이상) 미달
🔹 해결 방법
✔ 승압펌프(Booster Pump) 설치 – 고층부로 올라갈수록 압력이 낮아지므로, 가압 펌프를 사용하여 일정한 수압을 유지해야 함.
✔ 압력탱크(Pressure Tank) 활용 – 일정한 압력을 저장하여 필요할 때 자동으로 보충하는 시스템 도입.
✔ 지역별 구역 분리 및 펌프 연계 – 초고층 건물에서는 10~15층 단위로 펌프를 배치하여 압력 균형을 맞추는 것이 효과적.
3. 고층부 압력이 너무 높을 경우 발생하는 문제점과 해결책
고층 건물에서는 가압 시스템이 과도하게 작동하거나, 감압 장치가 없을 경우 배관 손상 위험이 있습니다.
🔹 압력이 너무 높을 경우 발생하는 문제점
✔ 배관 파손 및 누수 위험 증가 → 1.5 MPa 이상에서는 배관 내부 스트레스가 증가하여 누수 발생 가능.
✔ 밸브 및 피팅 손상 → 감압밸브(PRV)가 없으면 연결 부위에서 압력 충격이 발생할 수 있음.
✔ 스프링클러 헤드 손상 → 과도한 압력으로 인해 정상 작동이 어려워질 수 있음.
🔹 해결 방법
✔ 감압밸브(Pressure Reducing Valve, PRV) 설치 – 배관 내 압력을 일정하게 조절하여 과압을 방지함.
✔ 자동 압력 조절 시스템 구축 – 스마트 압력 센서를 활용하여 자동으로 압력을 조절하는 시스템 도입.
✔ 배관 보호 장치 추가 – 압력 스파이크(급격한 압력 상승)를 방지하기 위해 충격 완화 장치(Shock Absorber) 설치.
4. 유지보수 및 점검 방법
습식 스프링클러 시스템이 정상적으로 작동하기 위해서는 정기적인 유지보수 및 점검이 필수적입니다.
✔ 필수 점검 항목

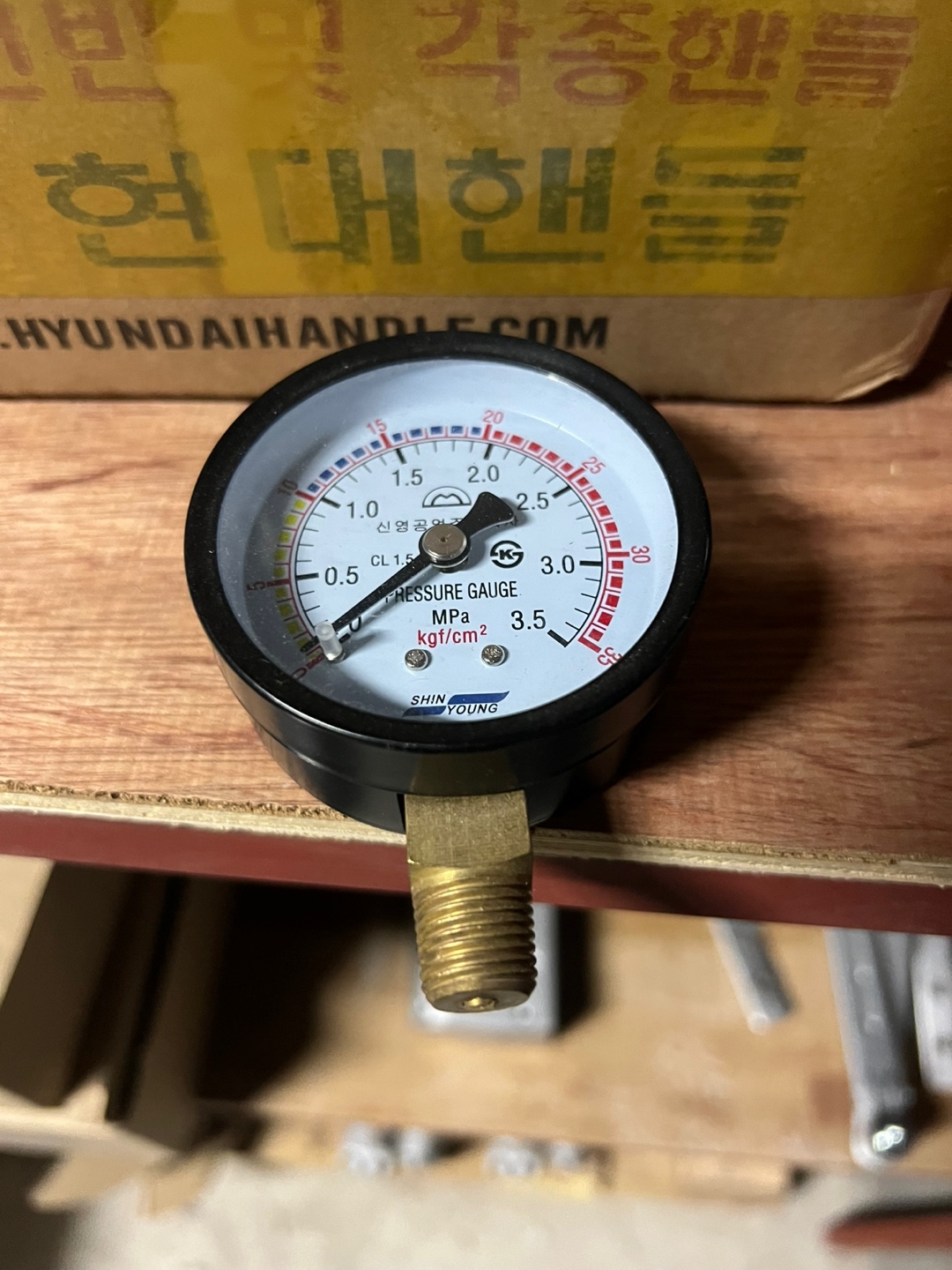

📌 압력 점검 – 압력계(Gauge) 확인 후 정상 범위 유지 여부 확인.
📌 배관 및 밸브 점검 – 배관 연결 부위 누수 및 손상 여부 확인.
📌 펌프 및 감압밸브(PRV) 점검 – 정상적으로 작동하는지 테스트 필요.
📌 테스트 배출 밸브(Drain Test Valve) 활용 – 수압이 제대로 작동하는지 정기적인 방출 테스트 실시.
✔ 점검 주기
✅ 일일 점검 – 압력계 확인, 누수 점검.
✅ 월간 점검 – 소화펌프 및 감압밸브 작동 확인.
✅ 연간 점검 – 배관 내부 세척, 전체 시스템 테스트.
💡 정기적인 점검을 통해 압력 이상을 조기에 발견하고, 화재 발생 시 원활한 소화 활동이 가능하도록 유지하는 것이 중요합니다.
5. 결론: 습식 스프링클러 고층부 압력 유지의 중요성
고층 건물에서 습식 스프링클러 시스템이 정상적으로 작동하기 위해서는 적절한 압력 유지가 필수적입니다.
✔ 정상 압력 범위: 1.0 ~ 1.5 MPa (10 ~ 15 bar, 145 ~ 220 psi)
✔ 압력이 낮으면 승압펌프 및 압력탱크 활용
✔ 압력이 높으면 감압밸브(PRV) 및 보호 장치 추가
✔ 정기적인 점검을 통해 압력 이상을 사전에 방지
습식 스프링클러 시스템이 제대로 작동하지 않으면 화재 발생 시 피해를 키울 수 있기 때문에, 지속적인 유지 관리와 점검이 필수적입니다.
💡 고층부 스프링클러 시스템이 안전하고 효율적으로 운영될 수 있도록, 적절한 압력 유지 및 정기적인 점검을 습관화하세요! 😊
